TAW 1 Jednoszybowe stałe ściany akustyczne

Opis systemu

Ściany przestawne TAW 1 to jednoszybowy system podziału wnętrz, o lekkiej konstrukcji i dobrej izolacji akustycznej. Umożliwia montaż pojedynczych drzwi z ościeżnicą, z opcjonalnym progiem opadającym wyciszającym pomieszczenie. Nasze rozwiązania spełniają bardzo restrykcyjne wymagania oraz posiadają certyfikaty wytrzymałościowe, izolacji akustycznej, co umożliwia ich montaż w obiektach użyteczności publicznej.

Nasze ściany przestawne są idealnym rozwiązaniem do podziału wnętrz w nowoczesnym budownictwie. Posiadają znakomite parametry mechaniczne i akustyczne, które są wynikiem optymalnej i niezawodnej konstrukcji, uzyskanej w wyniku wieloletnich doświadczeń naszych inżynierów. Dzięki zastosowaniu wysokiej jakości mateiałów, ściana wyróżnia się dużą sztywnością, wysoką izolacyjnością akustyczną i ponadprzesiętnym designem.

Specyfikacja techniczna

Informacje podstawowe

system jednoszybowy, bezszprosowy

Szerokość listwy mocującej

40 mm



Wysokość listwy mocującej

40 mm

Izolacyjność akustyczna*

Rw max 40dB (0,-3)

Reakcja na ogień

A1**

Klasa odporności na ogień

nie określono

Wysokość ściany

do 3500 mm***

Szyby

VSG: 55.1, 55.2, 66.1, 66.2, 88.2

Drzwi

Drzwi ościeżnicowe pojedyncze (pełnoszklane)

Kategogia użytkowania* (ETAG 003) IV
Kategoria pomieszczeń* (PN-EN 1991-1-1-2004) A (mieszkalne), B (biurowe), C (do zgromadzeń)
Materiał aluminium anoda
Opcje kolorystyczne dostępne kolory z palety RAL

* - Poparte badaniami przeprowadzonymi w Instytucie Techniki Budowlanej
** - Kształtowniki aluminiowe klasyfikuje się jako niepalne i spełniające wymagania klasy A1 reakcji na ogień wg EN 13501-1 bez badań, zgodnie z Decyzją Komisji Eurpejskiej 96/603/EC, ze zmianami wg Decyzji Komisji Europejskiej 2000/605/EC i 2003/424/EC.
Szyby klasyfikuje się jako niepalne i spełniające wymagania klasy A! reakcji na ogień wg EN 13501-1 bez badań, zgodnie z Decyzją Komisji Europejskiej 96/603/EC, ze zmianami wg DEcyzji Komisji Europejskiej 2000/605/EC i 2003/424/EC.
*** - Powyżej 2700 mm zaleca się stosowanie szkła VDG 66.1, 66.2 lub 88.2.



Budowa Systemu

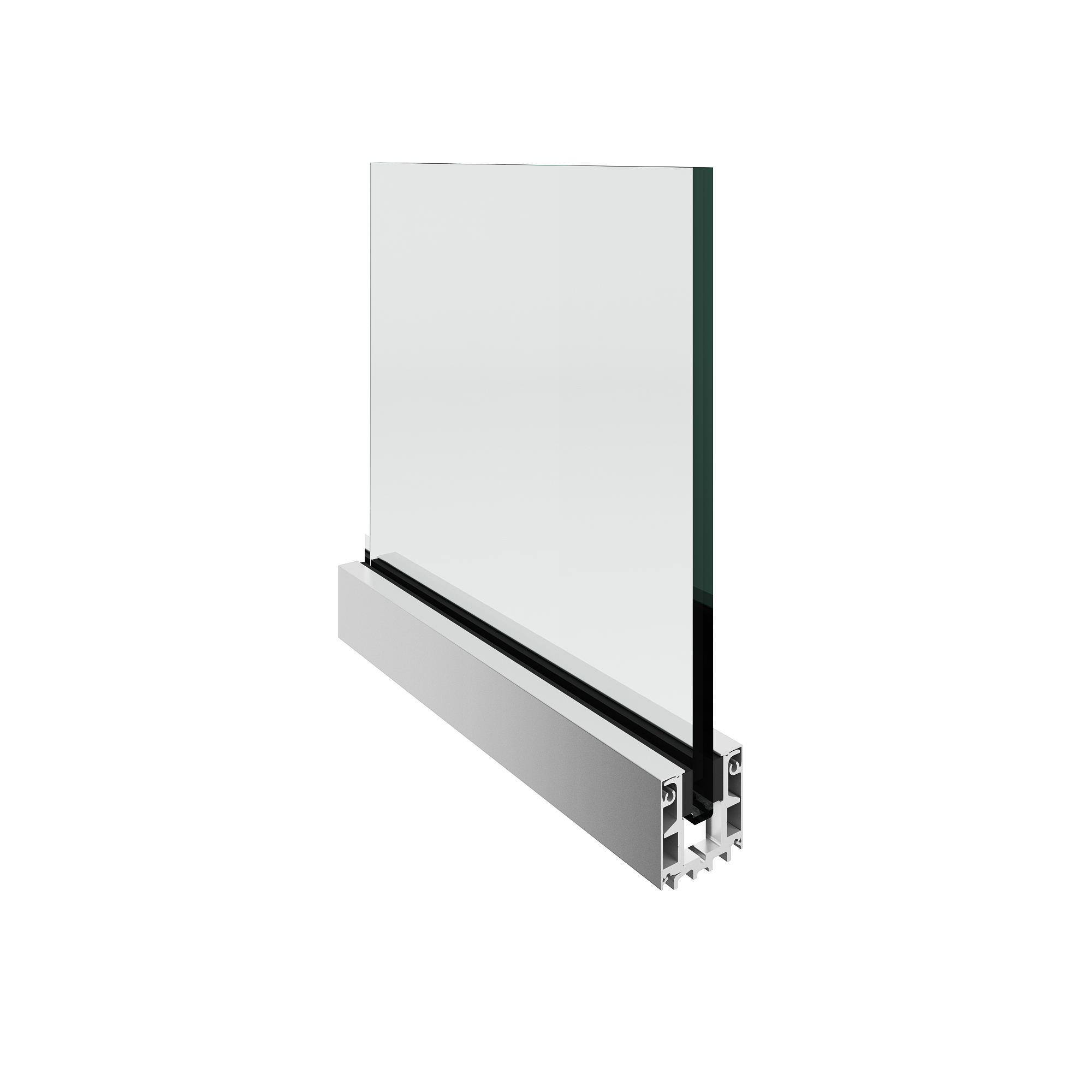

profil dolny
profil dolny

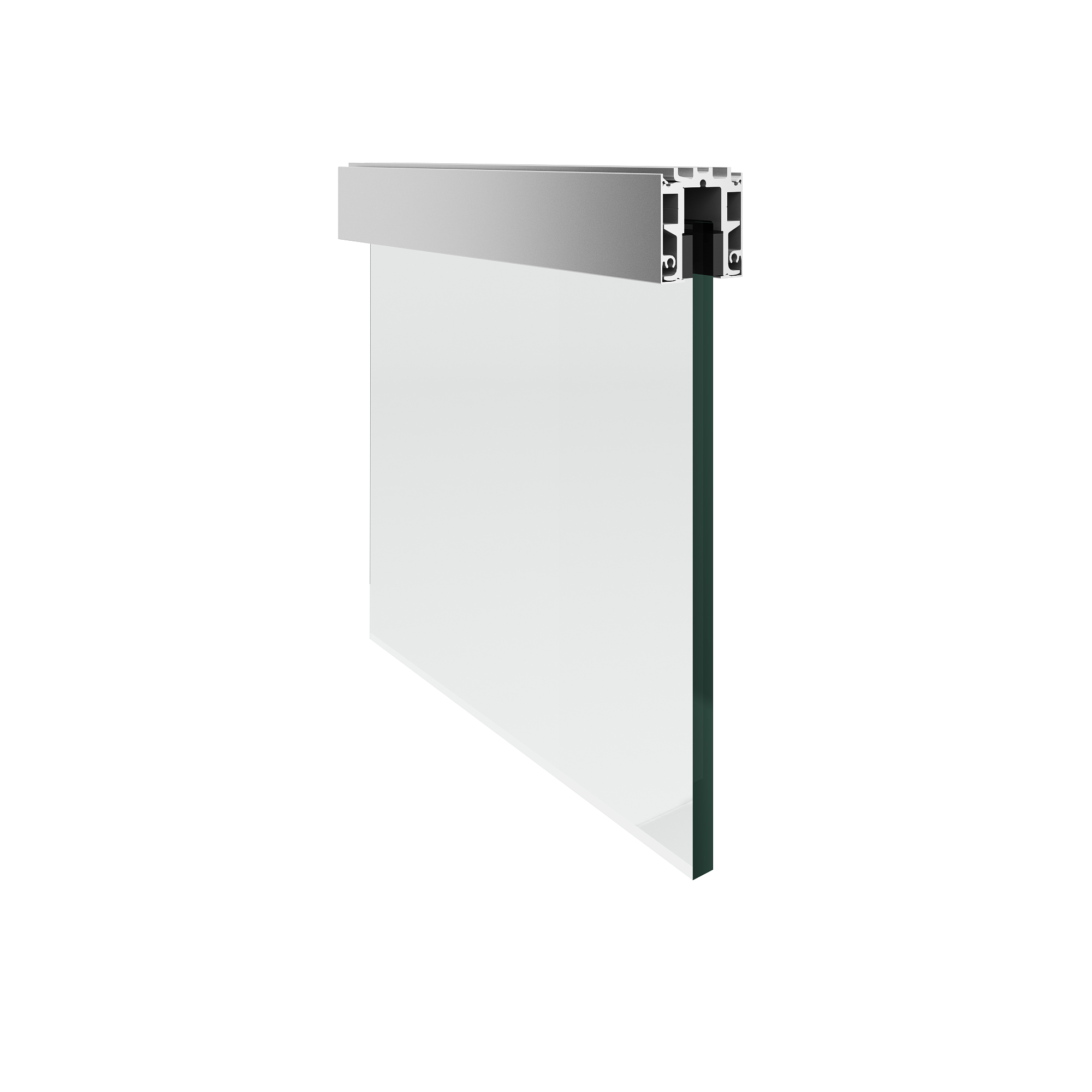

profil górny
profil górny

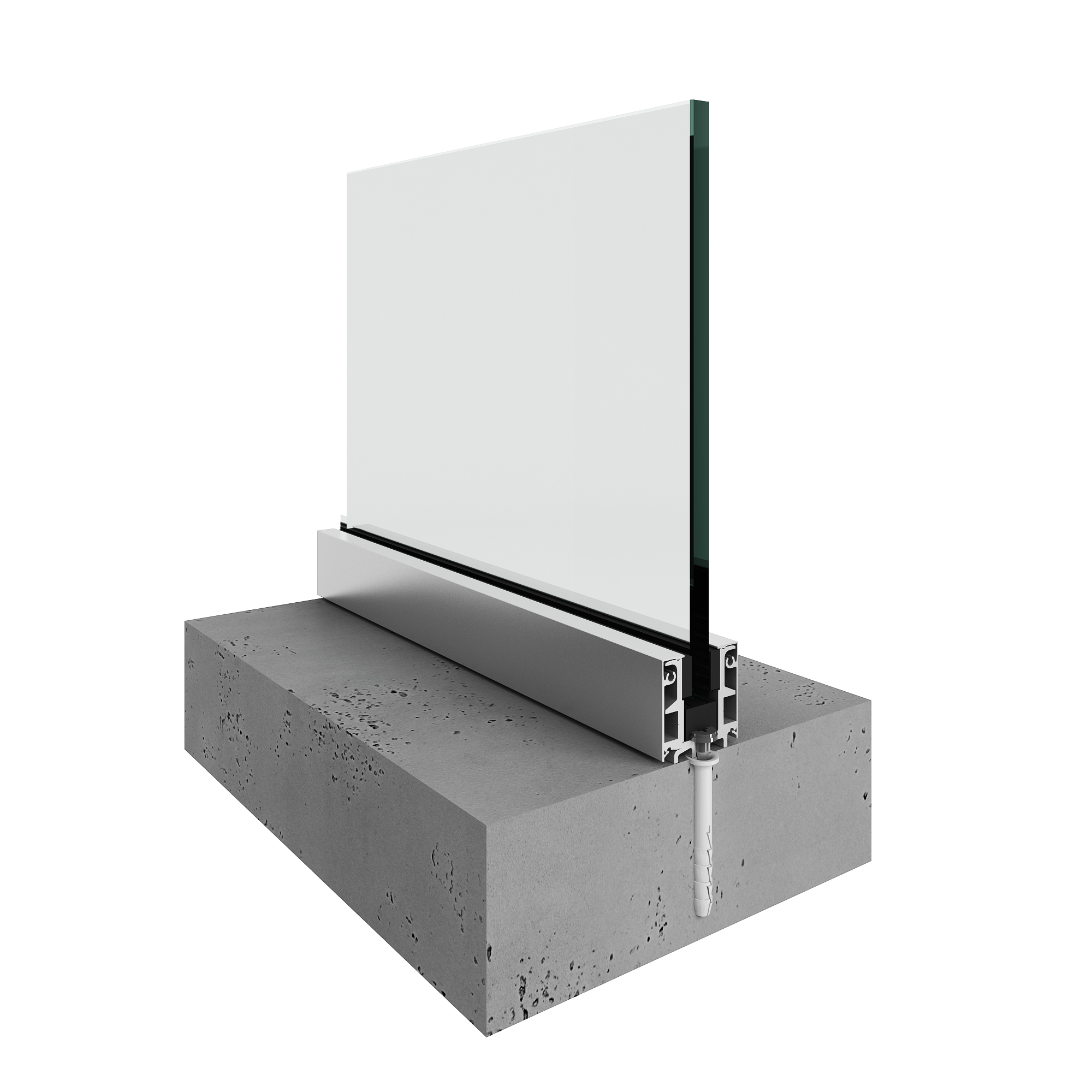

profil dolny - mocowanie do podłoża

profil dolny - mocowanie
do podłoża

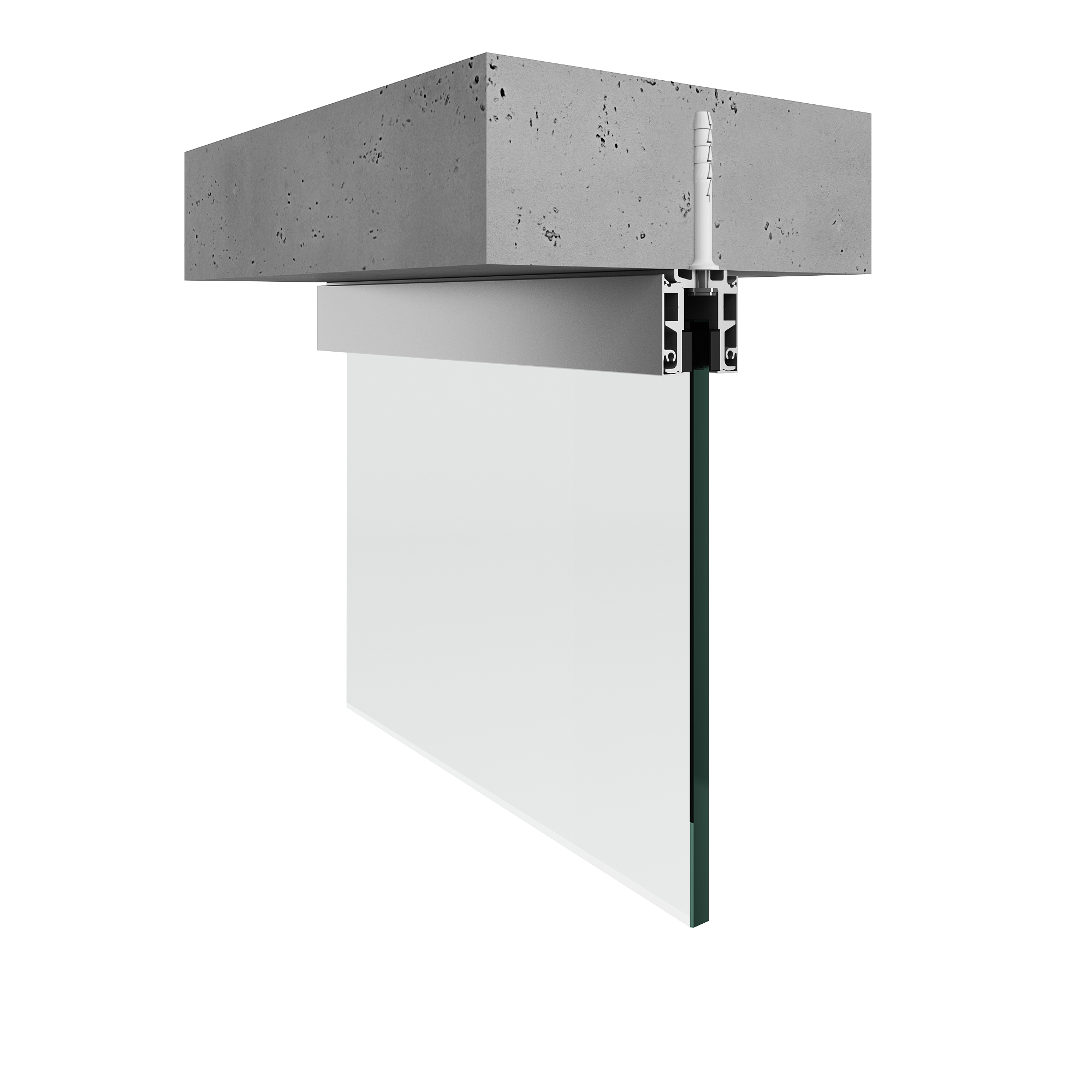

profil górny - mocowanie bezpośrednio do sufitu

profil górny - mocowanie
bezpośrednio do sufitu

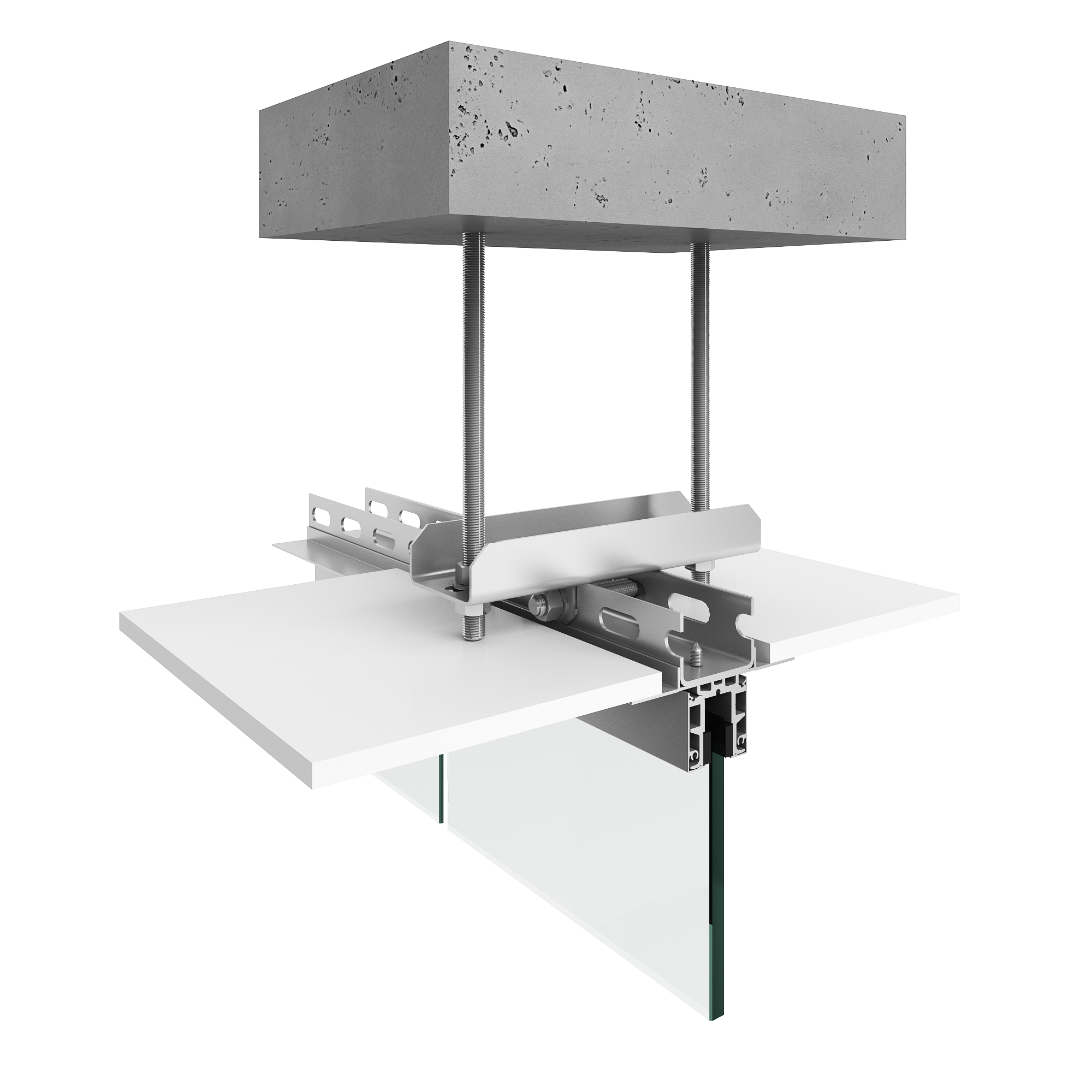

profil górny - mocowanie za pomocą toru

profil górny - mocowanie
za pomocą toru

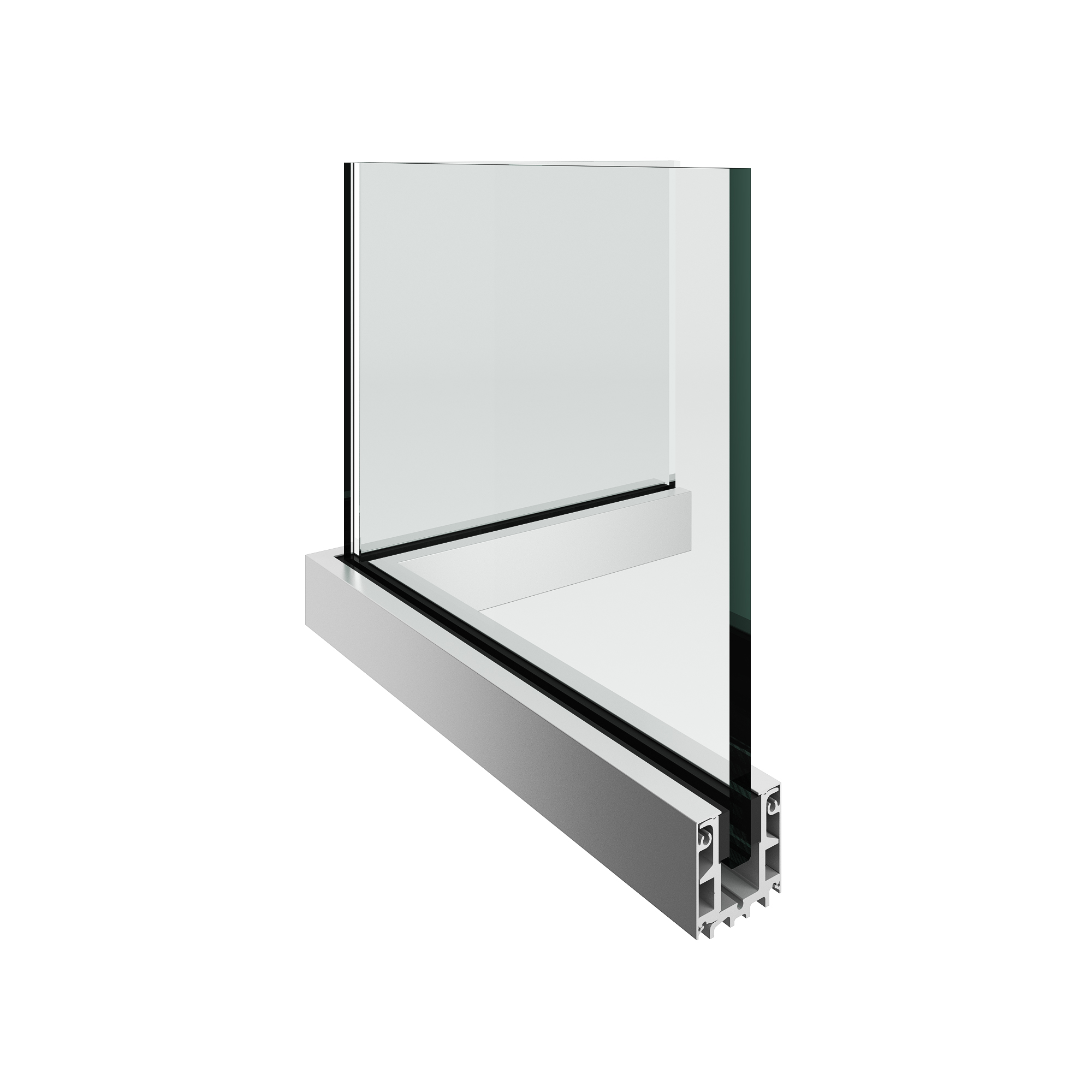

łączenie ścian pod kątek 90 stopni - L

 łączenie ścian
pod kątek 90 stopni - L

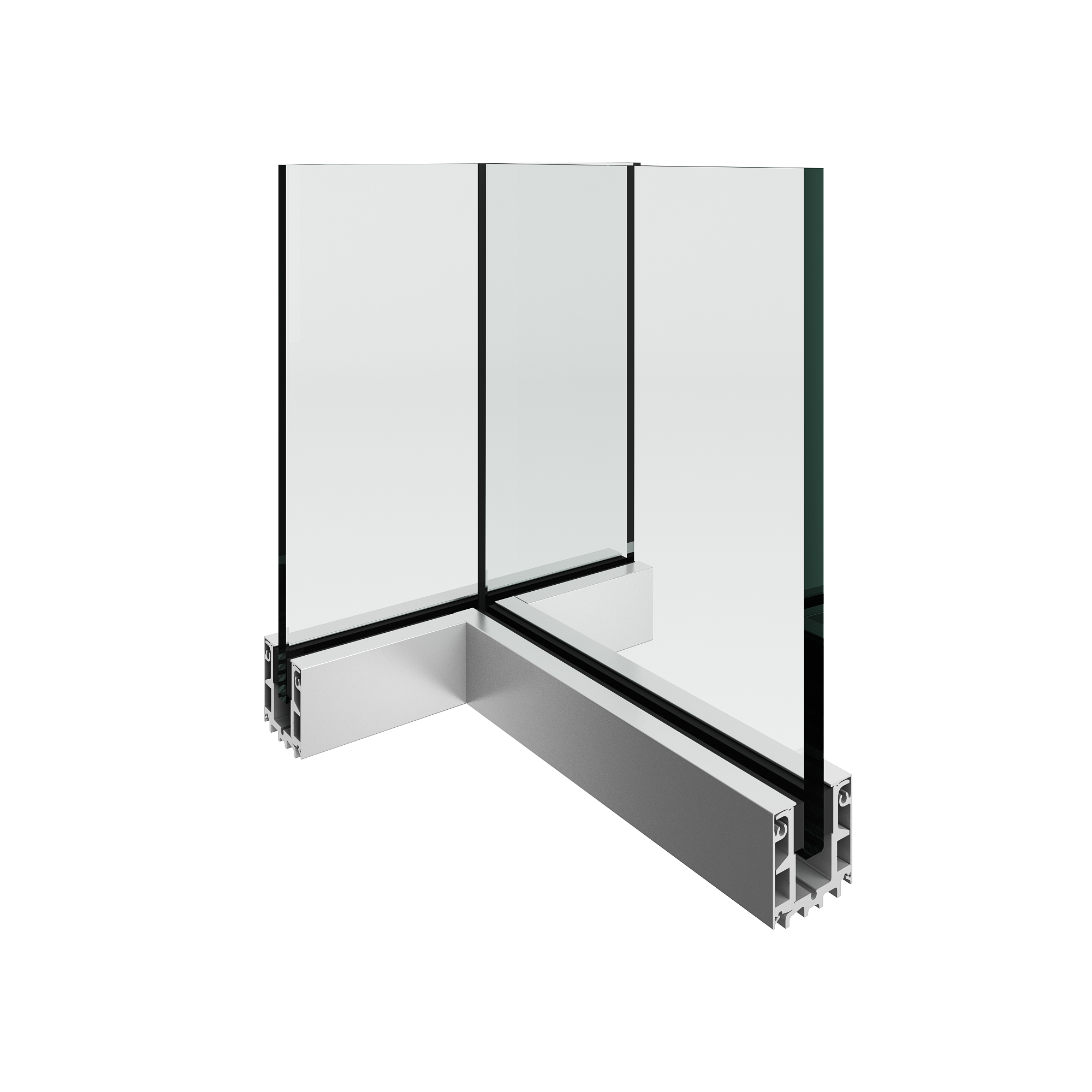

łączenie ścian pod kątem 90 stopni - T

łączenie ścian
pod kątem 90 stopni - T

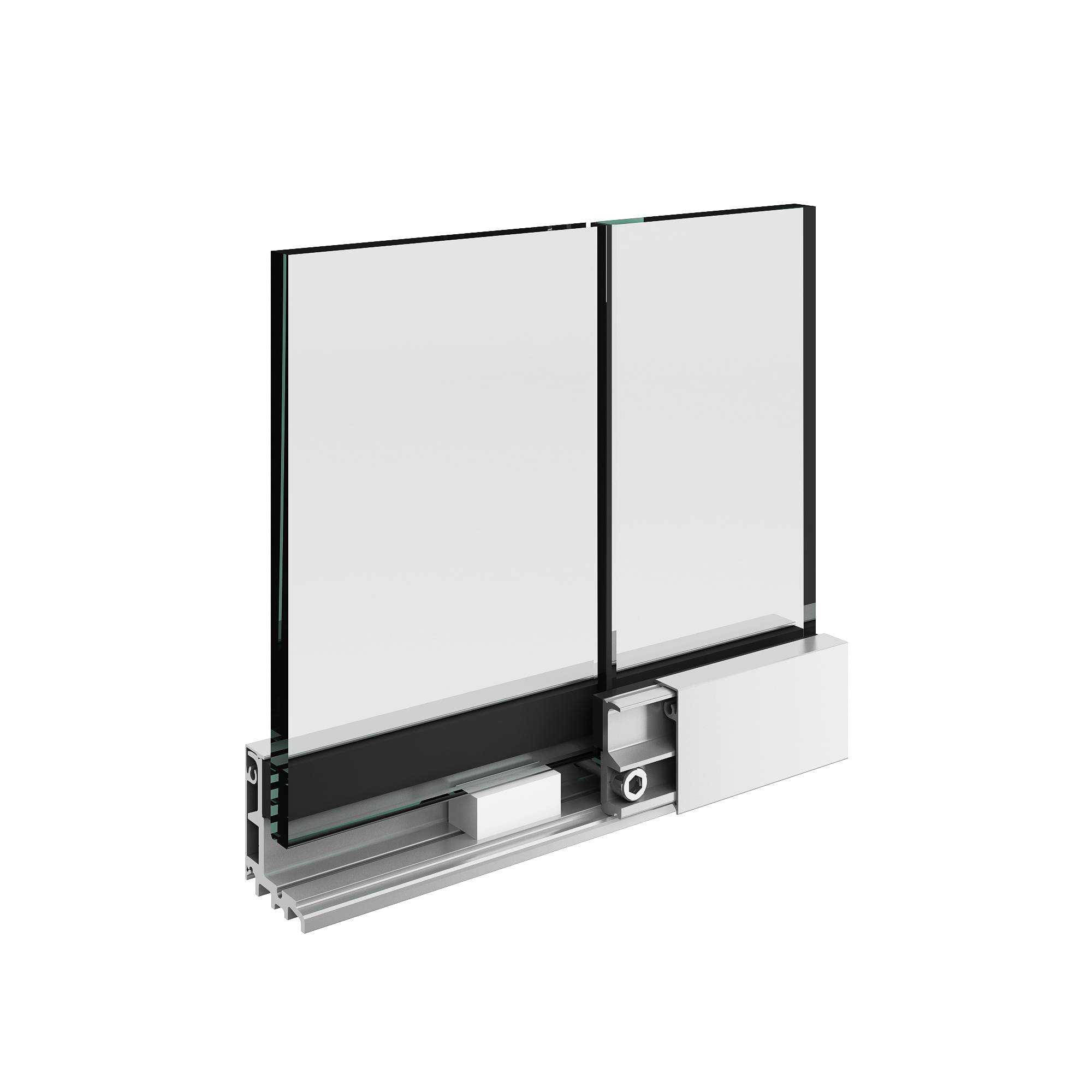

łączenie szyb

łączenie szyb

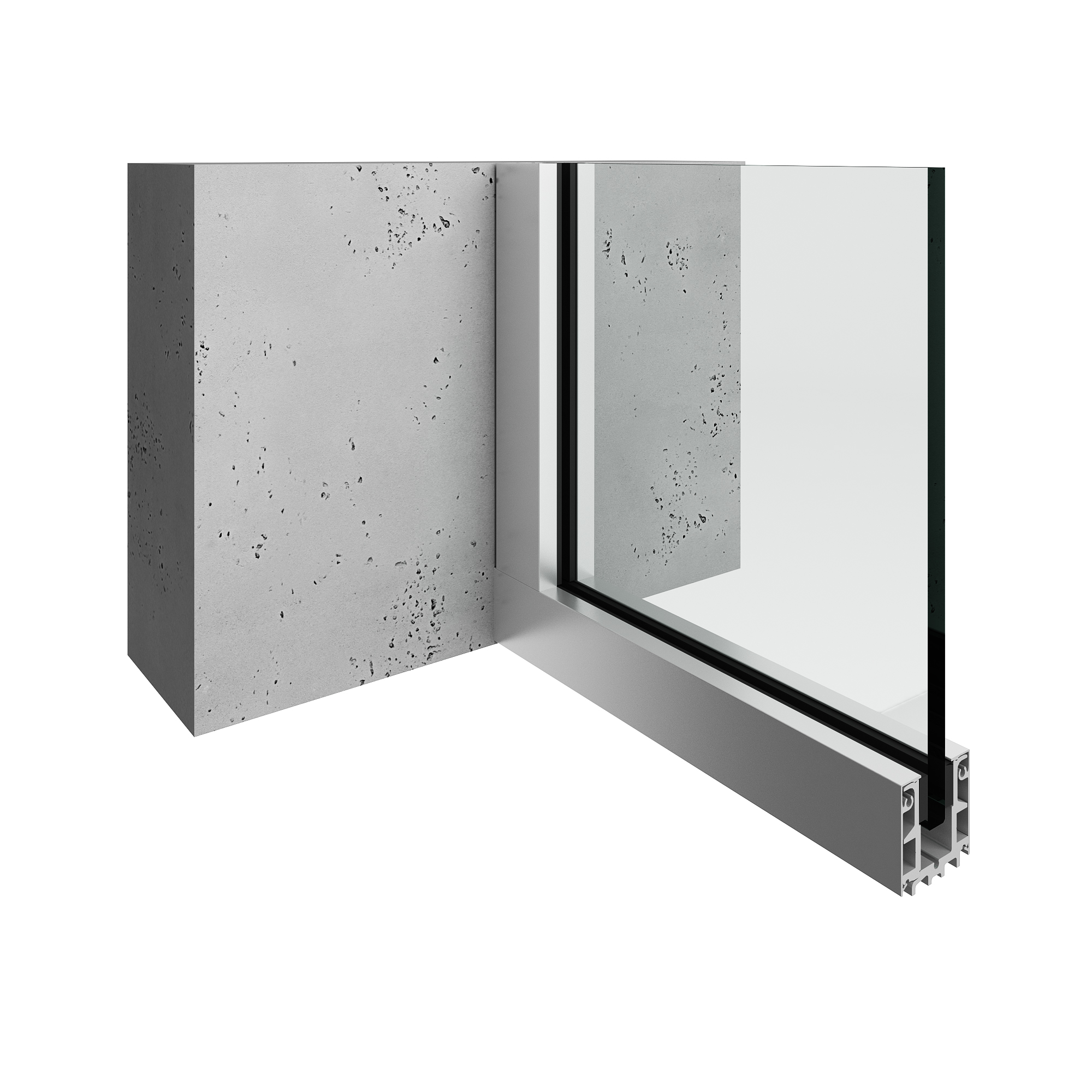

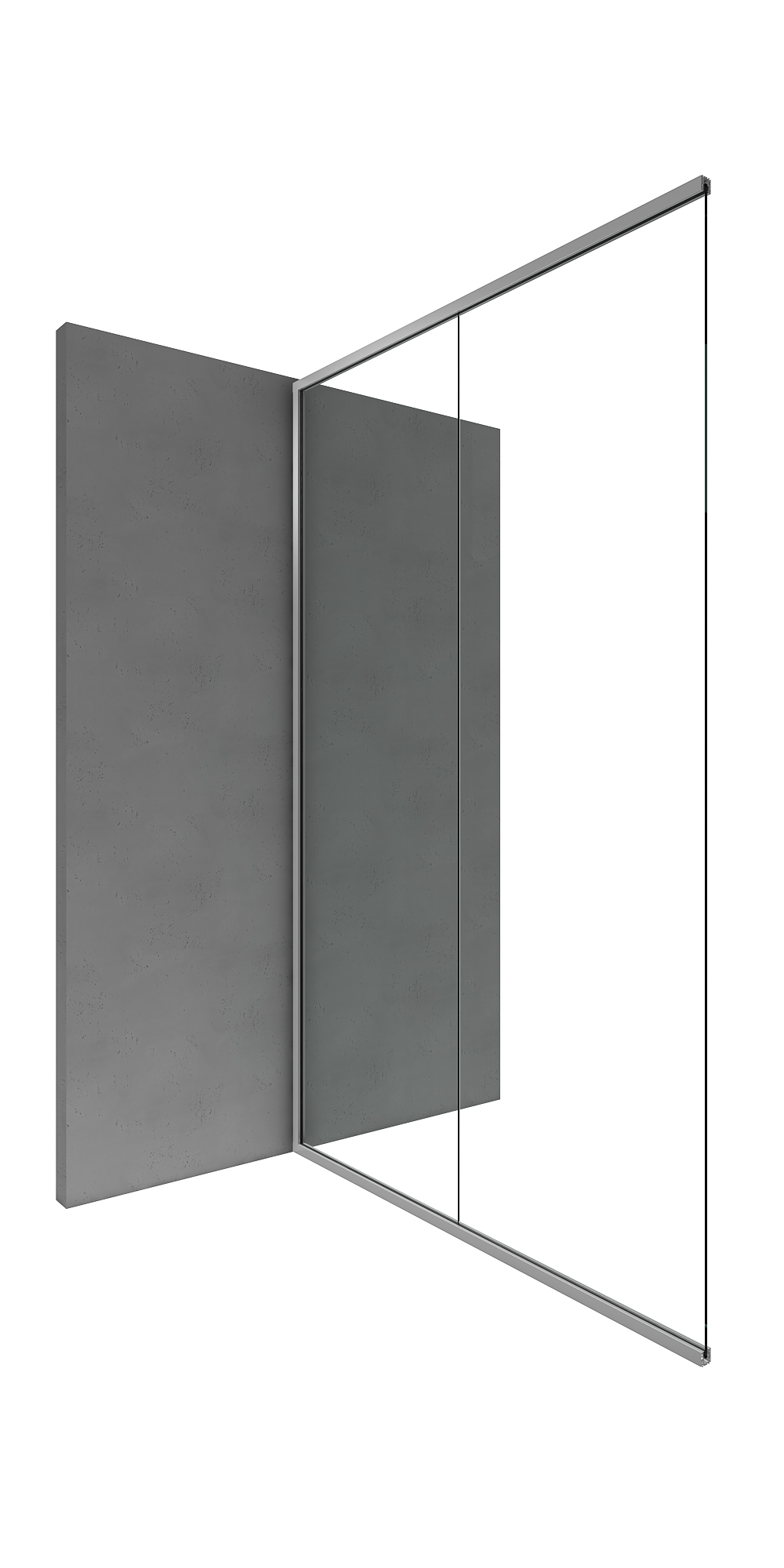

pojedyncza ściana

pojedyncza ściana

pojedyncza ściana

pojedyncza ściana





Drzwi

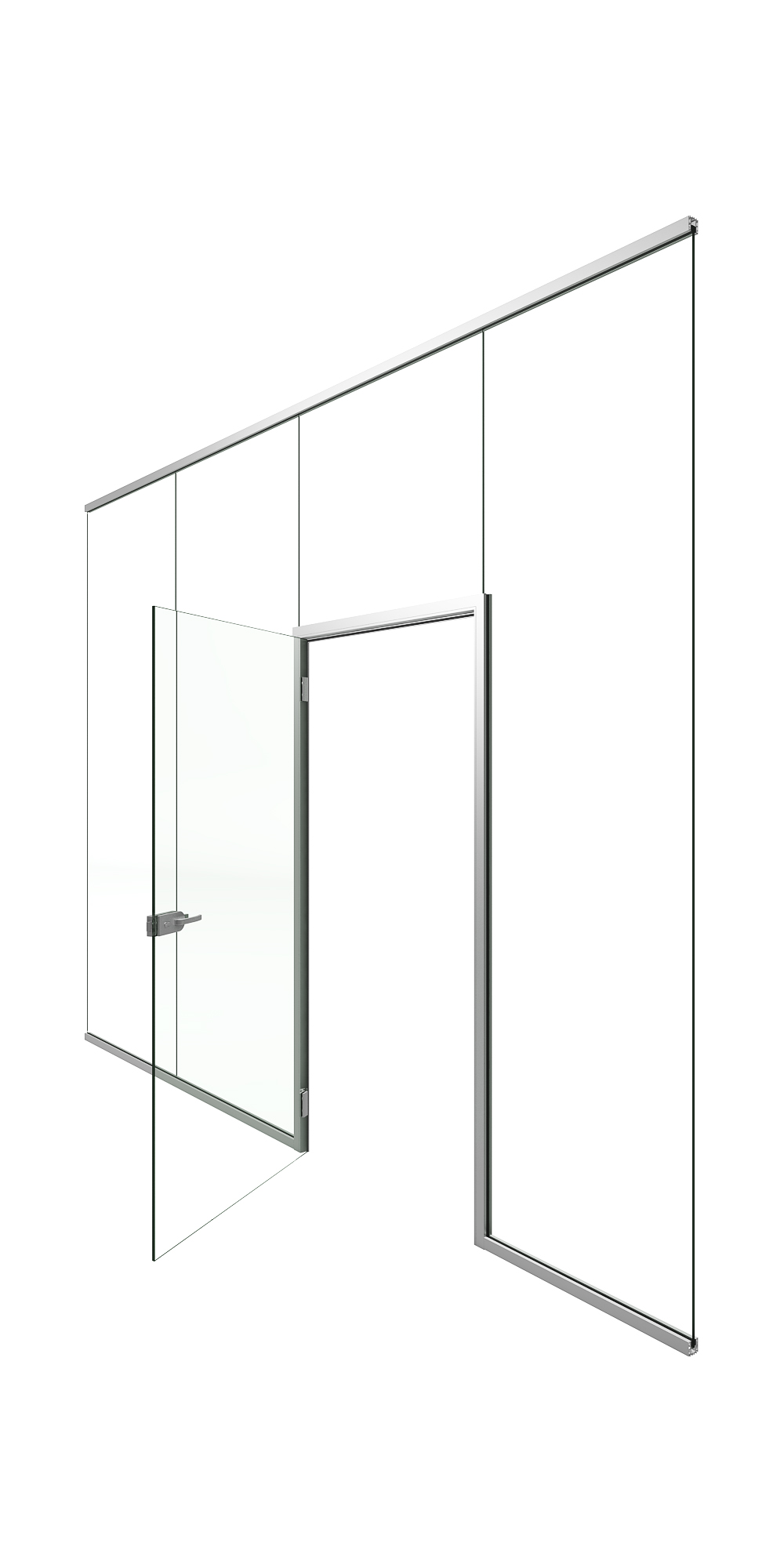

drzwi pełnoszklane, zamek klasyczny, zawiasy nawierzchniowe

drzwi pełnoszklane

zamek klasyczny, zawiasy nawierzchniowe

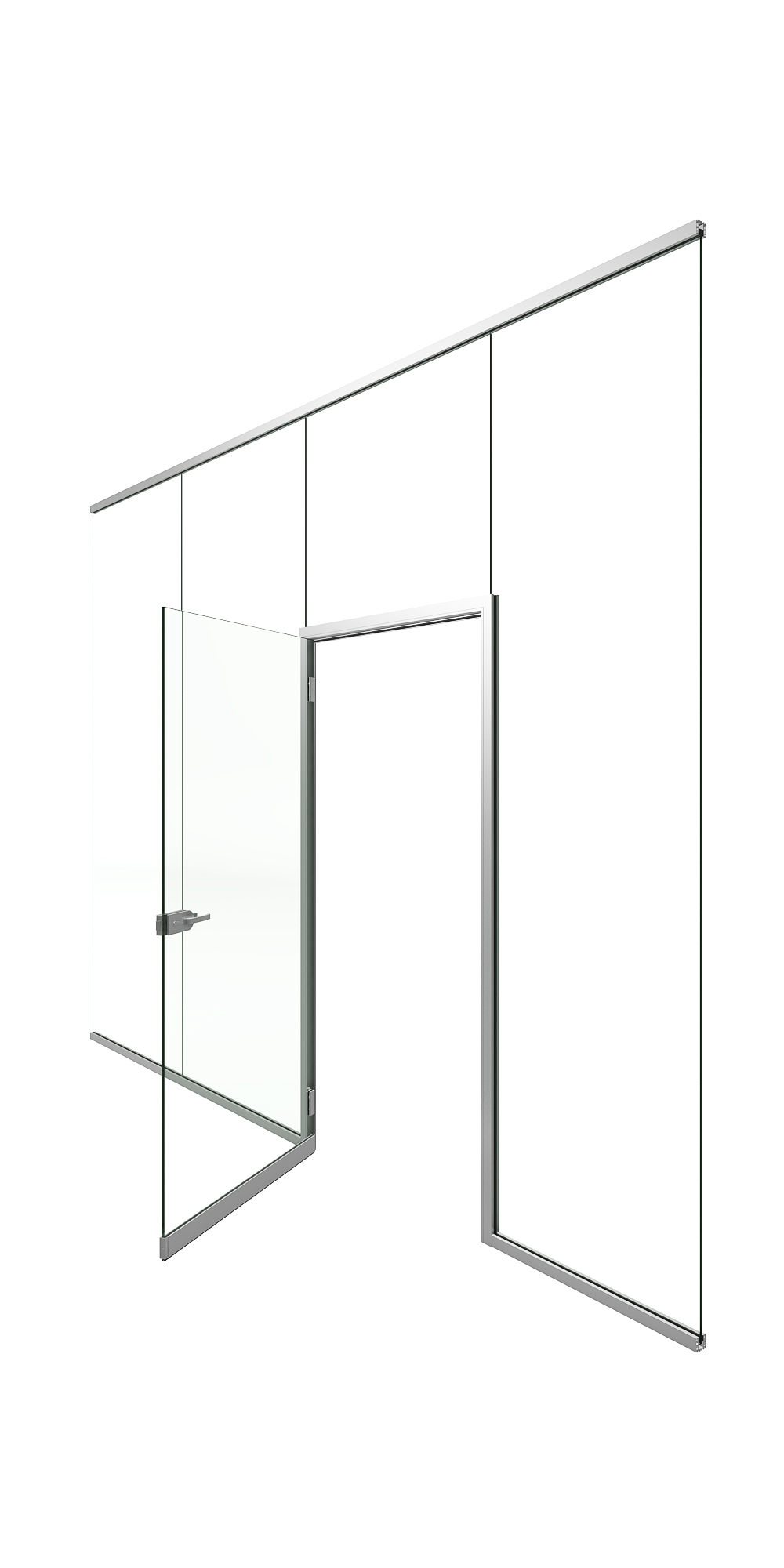

drzwi pełnoszklane z progiem opadającym, zamek klasyczny, zawiasy nawierzchniowe

drzwi pełnoszklane z progiem opadającym zamek klasyczny, zawiasy nawierzchniowe



Najlepsza wytrzymałość

Testy uderzeniowe systemów Komandor Walls

KOMANDOR, światowy ekspert od zabudowy wnętrz, produkujący oryginalne systemy przesuwne od ponad 25 lat, dzięki swojemu doświadczeniu i potencjale produkcyjnym gwarantuje Państwu usługę o najwyższej jakości.
